Ball Bearing Slide

Ball Bearing Slide (볼 베이링 슬라이드)

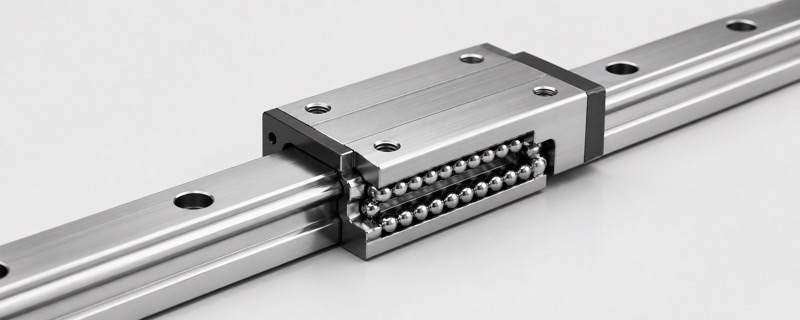

- 두 개의 레일 사이의 강철 구슬(Ball)이 굴러가며 직선 운동을 가이드하는 장치, 마찰력이 극도로 낮음

작동방식 : 점 접촉
일반 슬라이드는 면과 면이 만나 마찰이 크고 무겁지만, 볼 베어링은 구슬과 면이 점으로 만나 마찰을 최소화

장점
1. 매우 낮은 출발 마찰
Static Friction이 거의 없다.

2. 높은 직진도
구슬들이 정밀하게 가공된 레이스를 따라 흐르기 때문에, 좌우로 흔들리지 않고 일직선으로 곧게 나아가는 성능이 뛰어남

3. 자동 보정 효과
레일 표면의 아주 메세한 요철이 있더라도 구슬이 평균화하여 전체적이 움직임을 부드럽게 만듦

볼 피칭
스테이지를 떨어뜨리거나 과도한 하중을 가하면 강철 구슬이 부드러운 레일 면을 찍어버려 미세한 홈(pitting)이 생김. 이렇게 되면 이동할 때마다 드르륵 거리는 느낌이 나며 정밀도가 완전히 무너짐
